爆炸圖在三維設計中是使用率非常高的一個功能，在零件的結構展示方面有不可或缺的作用，當然該功能在SOLIDWORKS中也是非常容易使用的。不過以上的結論前提都是在裝配體的環境下完成。在零件環境下如何生成一張爆炸圖，是這次我們思考和討論的內容~~~
在零件環境下生成爆炸圖（如上圖所示），當然沒有問題！活用SOLIDWORKS命令你可以發現很多棘手的問題，也許只要換個思路就可以處理。

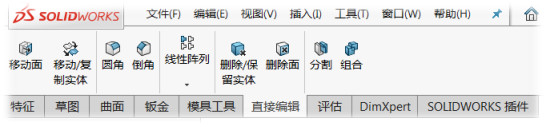

我們采用的方法是在SOLIDWORKS中使用“移動/復制實體”命令來實現。

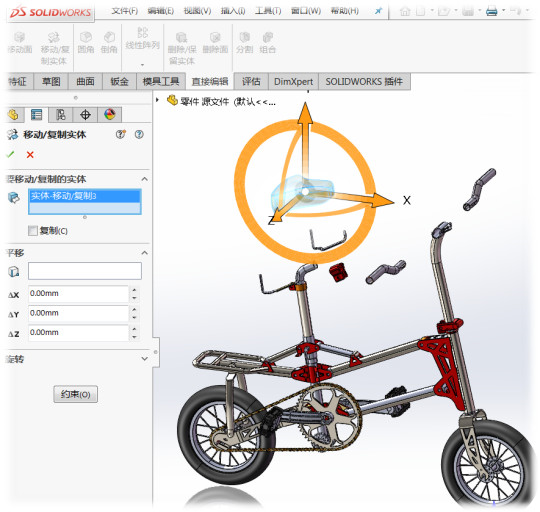

該命令的主要作用是移動、旋轉或復制實體，并非專門用于爆炸圖的制作。如下圖所示，可以通過對選中模型的坐標軸箭頭或是環形圖標進行拖拽來實現模型的移動爆炸效果。
