我們都知道，SOLIDWORKS裝配體可以直接生成材料明細表，我們可以通過材料明細表查看詳細的零件屬性。例如零件名稱、數量和材質等等。對于只包含鈑金零件的裝配體，我們是否可以在裝配體材料明細表中表示鈑金零件的展開尺寸呢？
SOLIDWORKS 鈑金零件可以生成切割清單，我們可以在切割清單屬性中查看到鈑金零件的屬性信息，其中就包含邊界框長、寬（鈑金展開尺寸）、厚度等等。包含鈑金零件的裝配體材料明細表中是無法直接讀取鈑金零件的切割清單屬性的，只能讀取零件中的自定義屬性。因此我們只要想辦法在鈑金零件中創建自定義屬性并將自定義屬性鏈接到切割清單屬性，就能達到我們的目的。這在SOLIDWKRS 2019版本中很容易實現。
一、 創建鈑金零件模板
創建一個普通鈑金零件，查看切割清單屬性，并分別復制邊界框長度、寬度的數值/文字表達，"SW-邊界框長度@@@切割清單項目1@零件1.SLDPRT"、"SW-邊界框?qū)挾菮@@切割清單項目1@零件1.SLDPRT"。

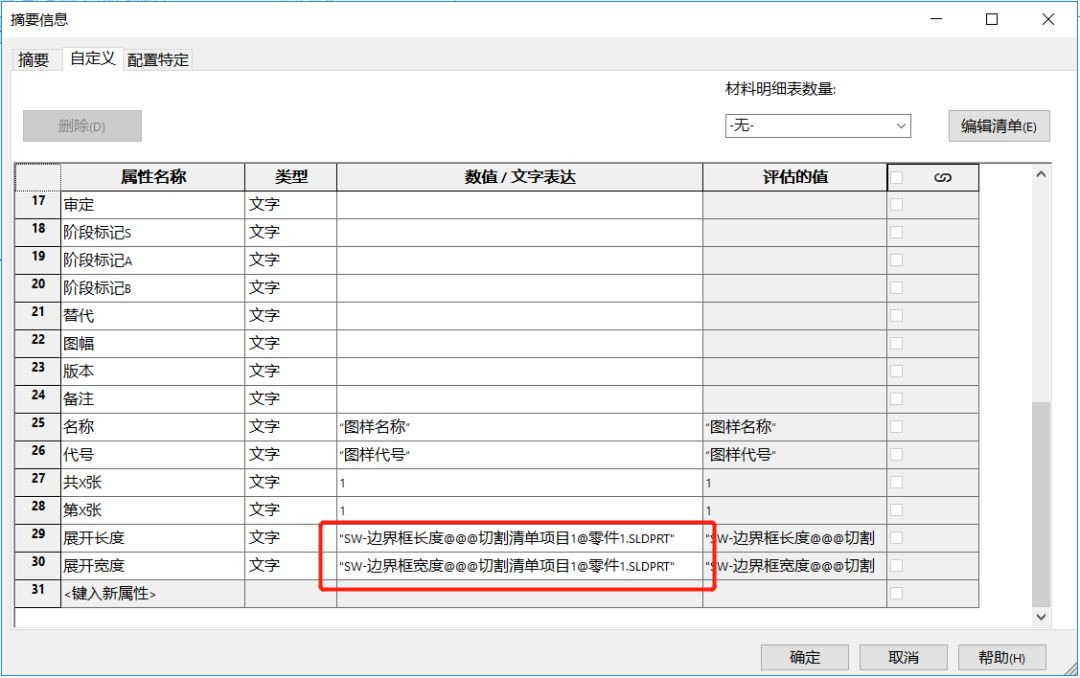

接著刪除設計樹中的所有元素，并在零件自定義屬性中分別創建展開長度、寬度的屬性名稱，在數值/文字表達處沾貼之前復制的內容。確定之后將零件文件另存為用于創建鈑金零件的模板文件“普華鈑金模板”。
二、創建鈑金件零件。

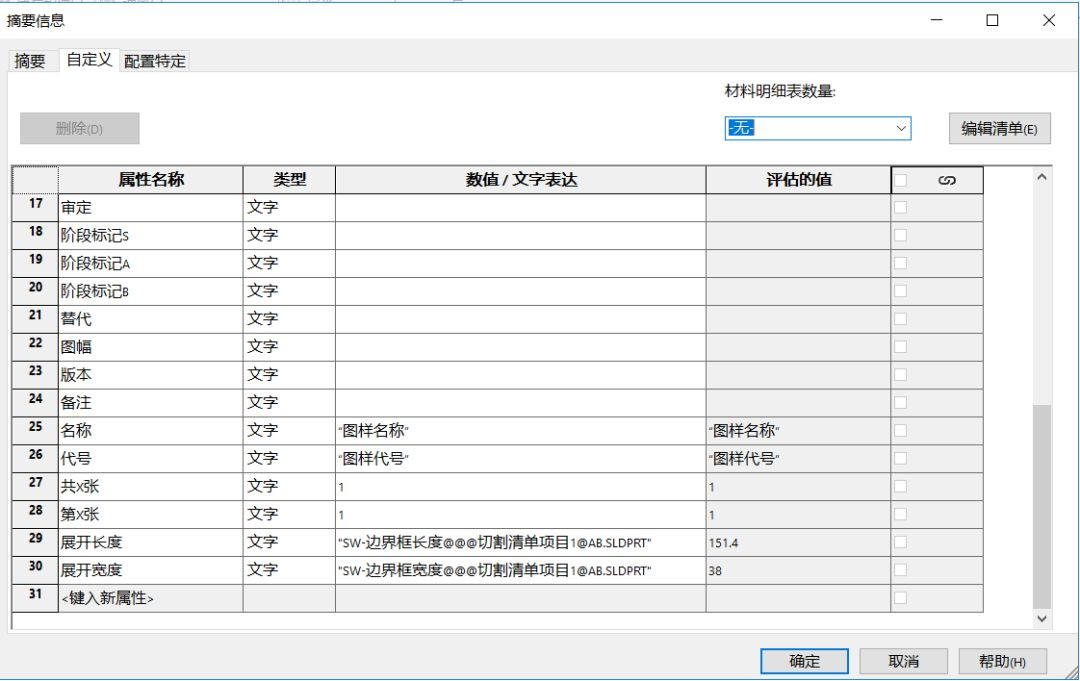

使用上面創建好的“普華鈑金模板”，創建新的鈑金零件。我們可以在零件的自定義屬性中看到，鈑金的展開尺寸信息已經自動從切割清單屬性中鏈接了過來。
三、 創建鈑金件裝配體及材料明細表。

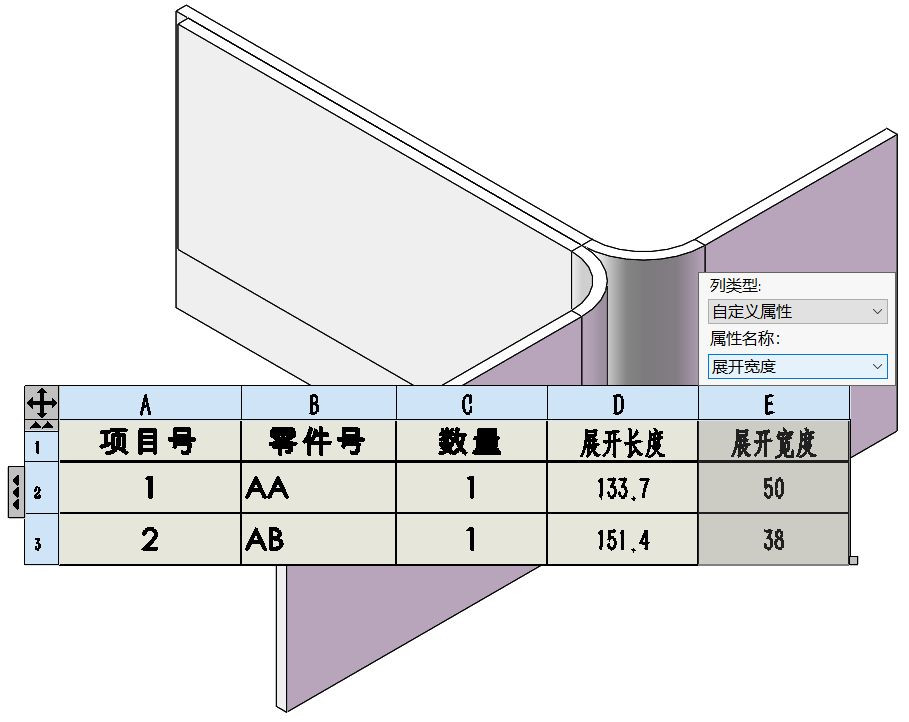

使用上面創建好的鈑金零件創建裝配體，并插入材料明細表，添加2個新列，并在列的自定義屬性中分別選擇展開長度、產開寬度。這樣只包含鈑金零件的裝配體材料明細表中就可以表達鈑金展開尺寸了。我們也可以將該材料明細表保存成模板，供以后使用。
