在我們的日常工作中，我們經常會重復利用工程圖文件。

大家也都知道，我們?cè)谥谱鞣衔覀児緲?biāo)準的工程圖時，花費的時間可能是兩個小時也可能是四個小時甚至更多，所以遇到相似的零部件時，我們都會重復利用工程圖來節省時間。但是當面對兩張相似的圖紙時，我們沒有辦法一下子就找出兩張圖紙的區別在什么地方，可能需要一個尺寸一個尺寸去對比，才能發現區別所在。不僅浪費時間，還容易讓人煩躁。有沒有什么工具能夠幫助我們來做這項工作呢，答案是肯定的，下面我們就來介紹一下SOLIDWORK的Draw compare功能。

Draw compare用來高亮顯示兩個所選工程圖的不同之處，他會將兩個相似零部件工程圖里的不同地方顯示出來，而且我們可以改變添加部分和移除部分的顏色，以使大家看起來更加方便。下面我們就來介紹一下如何使用該功能吧。

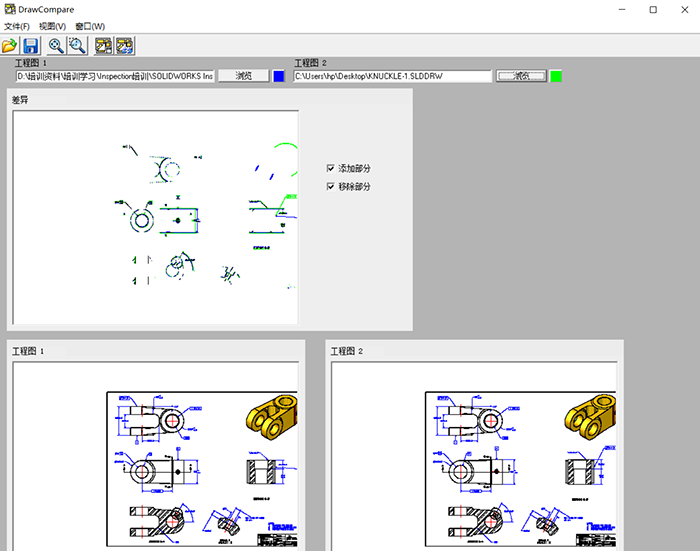

1、單擊“工具”-“比較”-“draw compare”；
2、在打開的窗口中，點擊“瀏覽”，為工程圖1和工程圖2添加文件；

3、單擊“比較工程圖”，等待結果；

4、差異窗口顯示藍色字體為工程圖1中刪除的內容，綠色字體為工程圖2中添加的內容（可以點擊“瀏覽”后面的顏色方格來更改顏色）；
5、單擊“局部放大”，放大差異窗口的內容；

6、單擊“保存”，將創建三個窗口的位圖（*.BMP）文件。
