作為機械工程師，你是否想過讓彈簧式的零件在裝配中自動壓縮或拉伸，但是卻沒有找到方法？

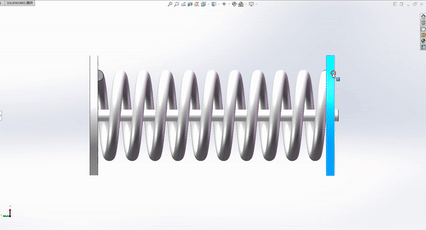

今天的方法，它來了！先看成品！

再說條件：

SOLIDWORKS 2020及以上版本，新增柔性零件功能，可以通過裝配體幾何體來驅動柔性零部件的幾何體，例如，您可以用裝配體自頂向下方式建模，其中彈簧長度由裝配體中的外部參考驅動。 您可以使用使零件成為柔性，因此，彈簧由裝配體驅動，從而就得到了彈簧的柔性運動。

最后看步驟：

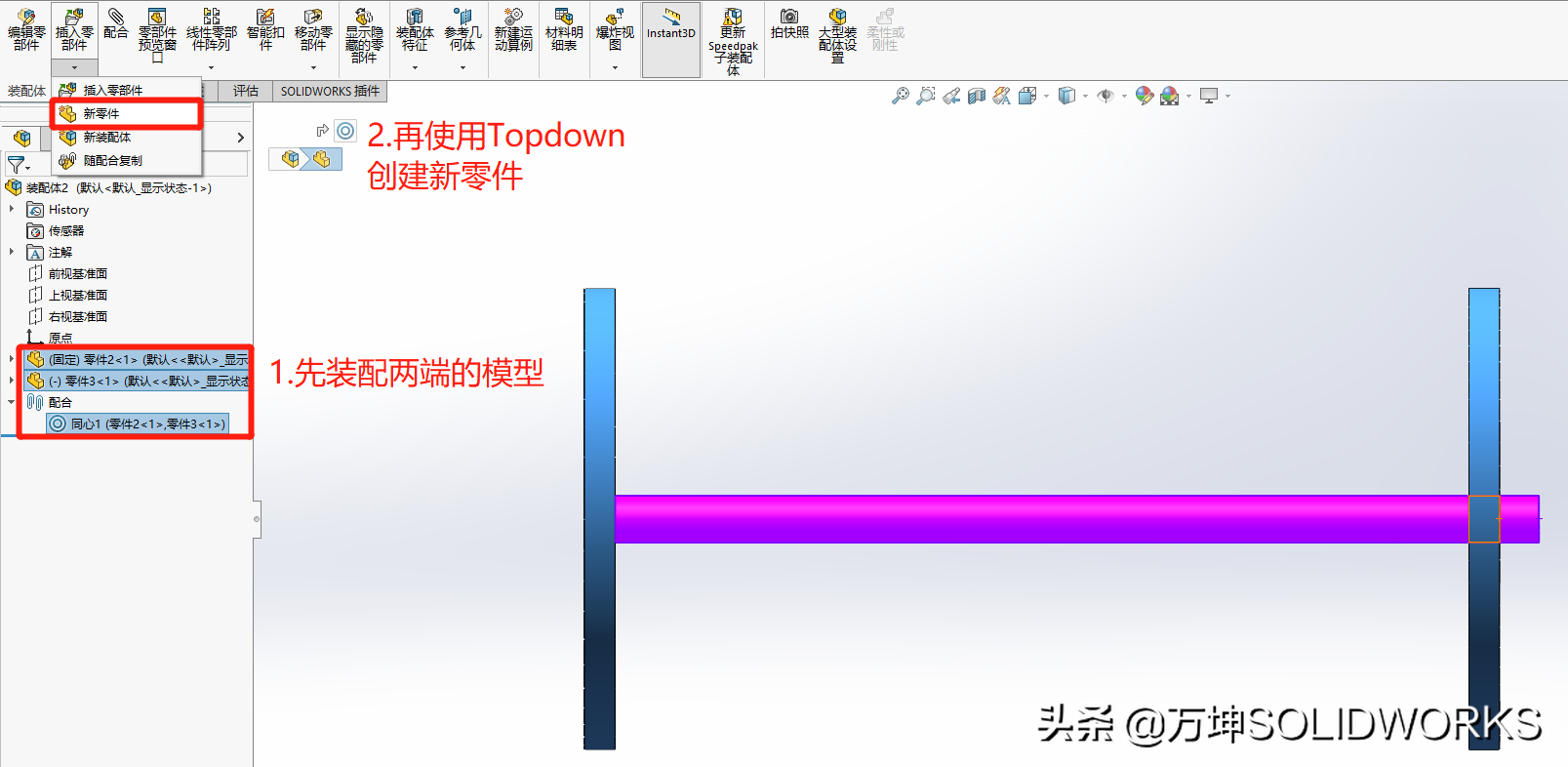

1、先裝配兩端的零部件，添加同心配合；

2、使用Topdown方式插入新零件，默認前視基準面

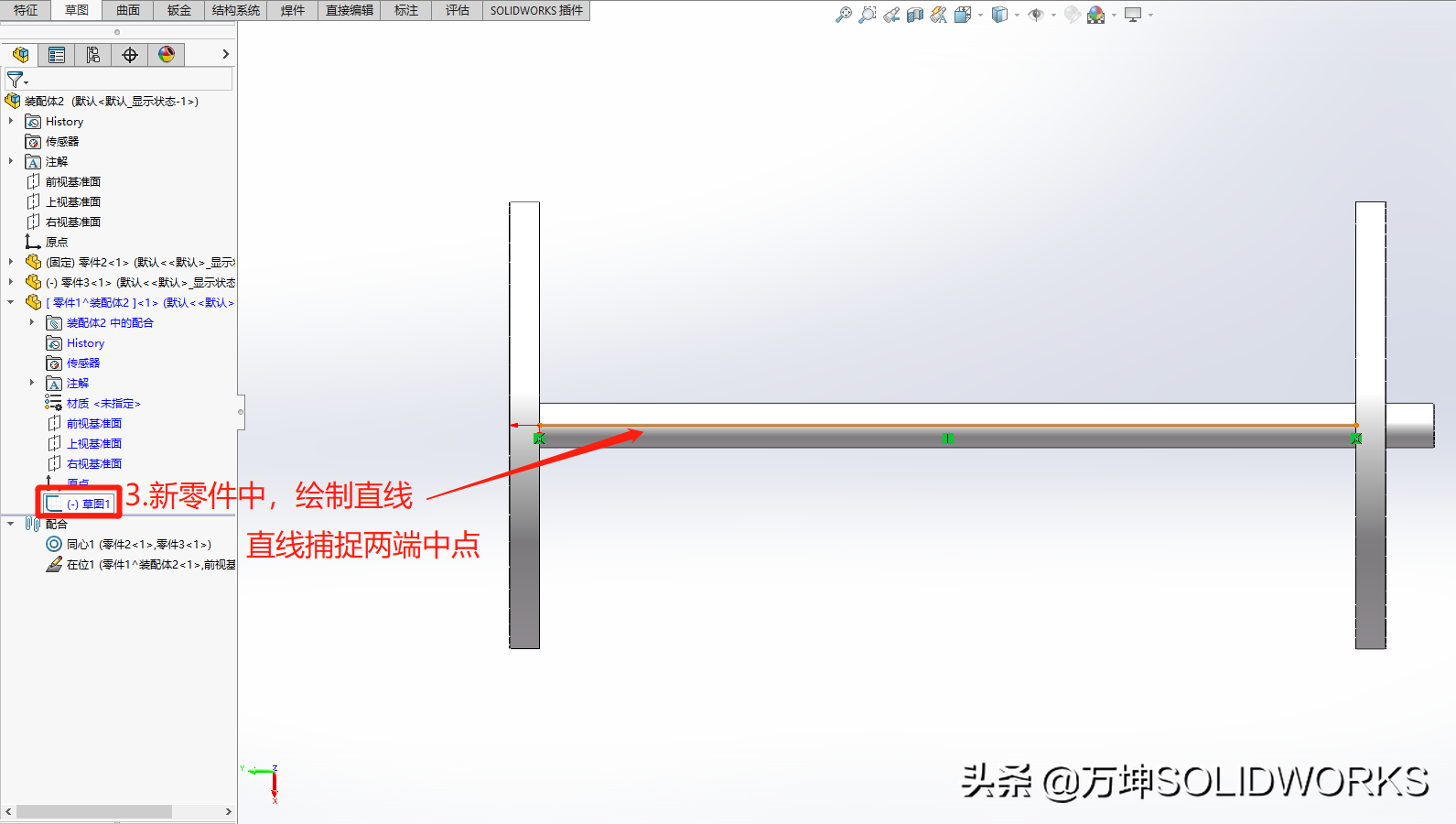

3、創建草圖1，捕捉彈簧兩端零件的中心位置；

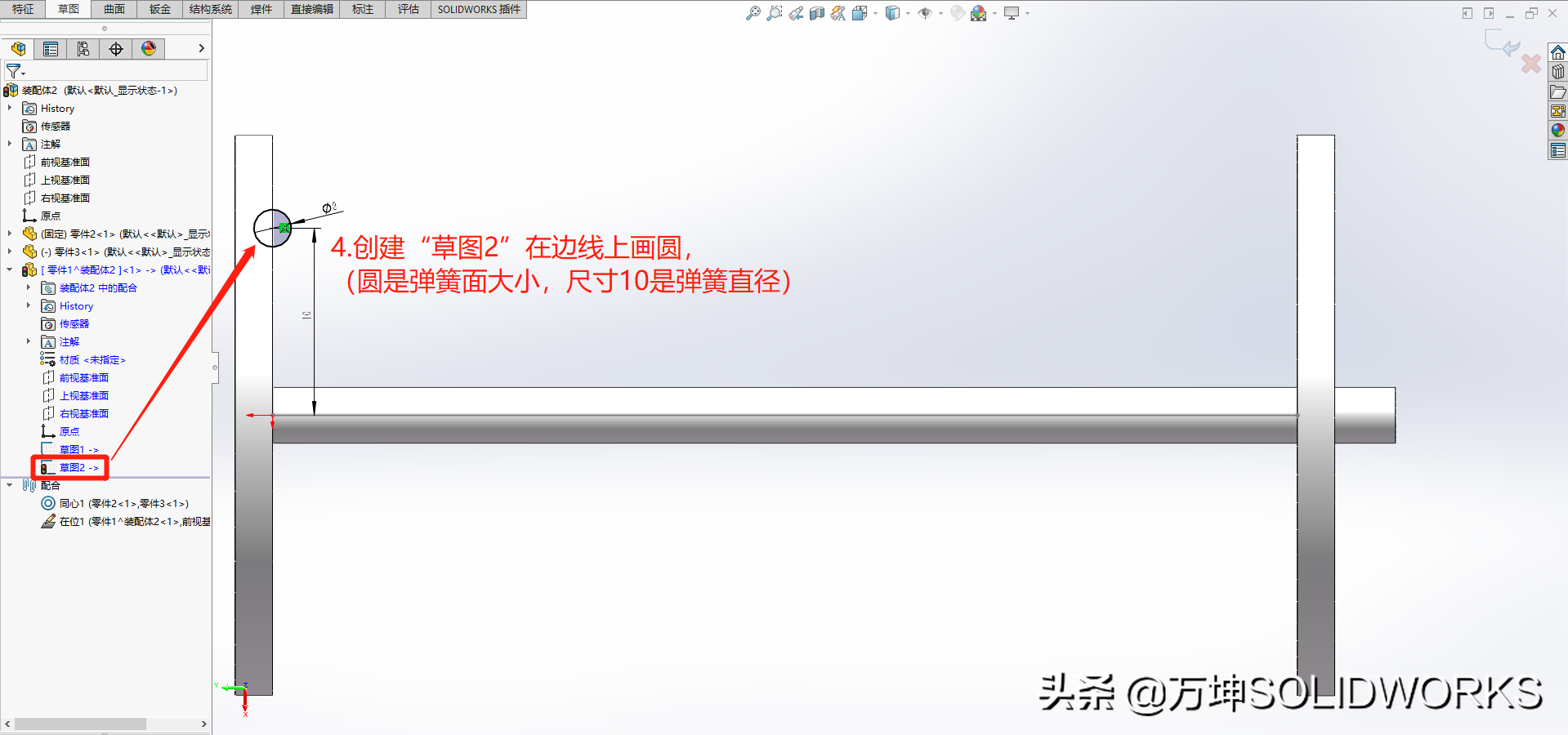

4、創建草圖2，在一側邊線上繪制彈簧截面圓，定義尺寸；

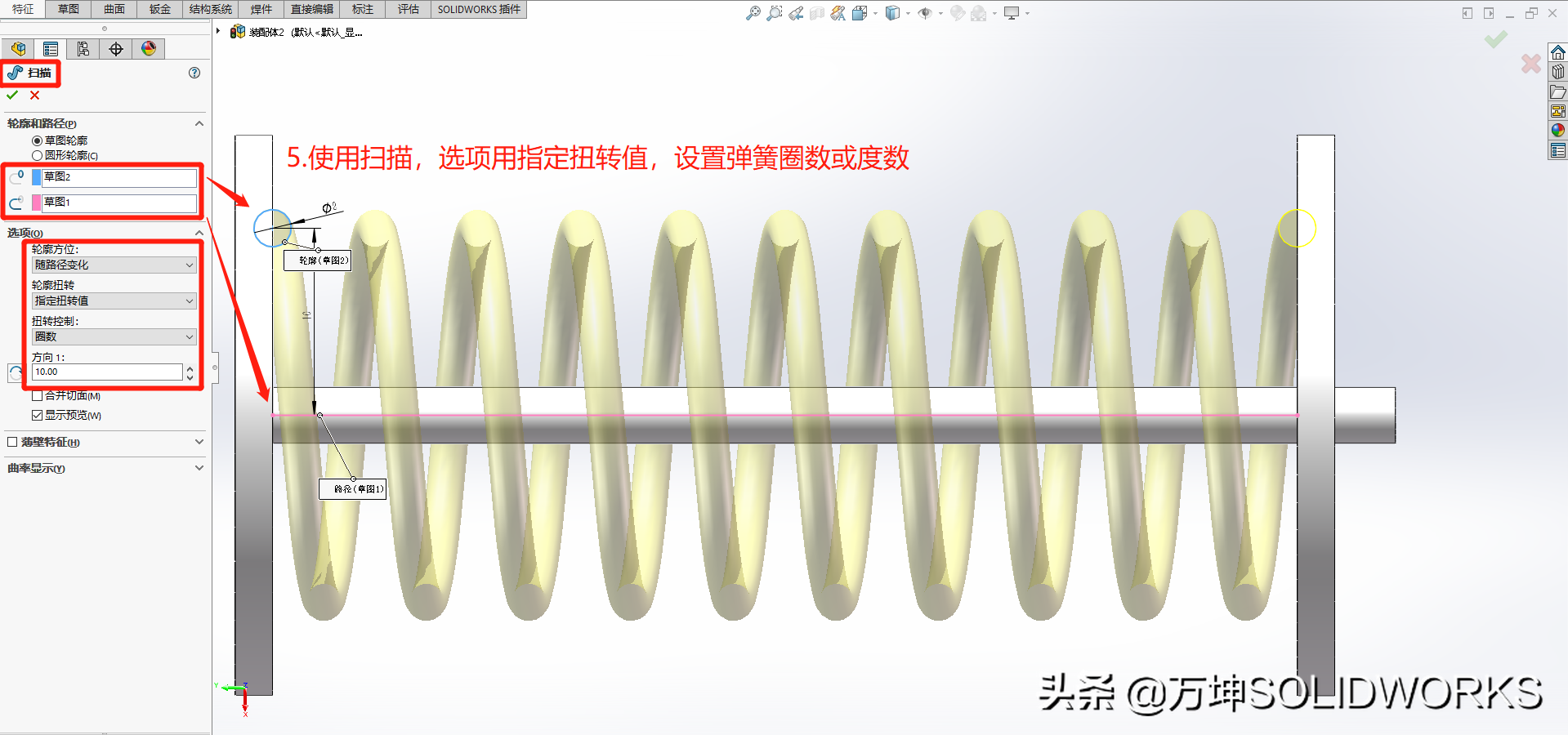

5、 啟用掃描命令，選擇草圖輪廓，對應選擇圓與中心掃描路徑，選項-指定扭轉值-圈數設置10，完成掃描；

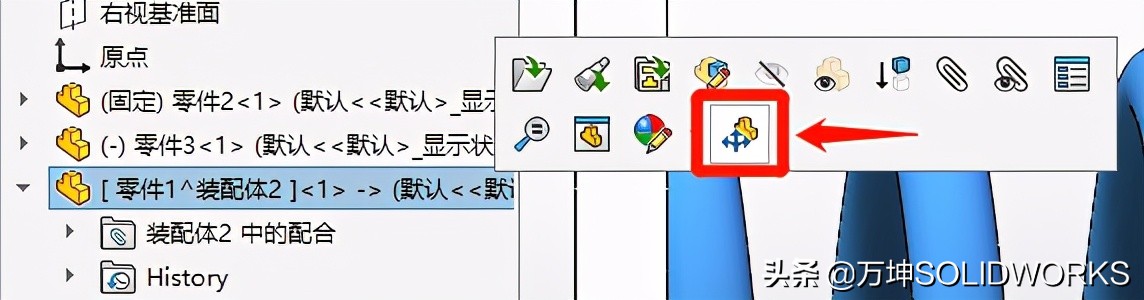

6、退出零件編輯模式，點擊零件名，在對話框中選擇“制作柔性零件”；

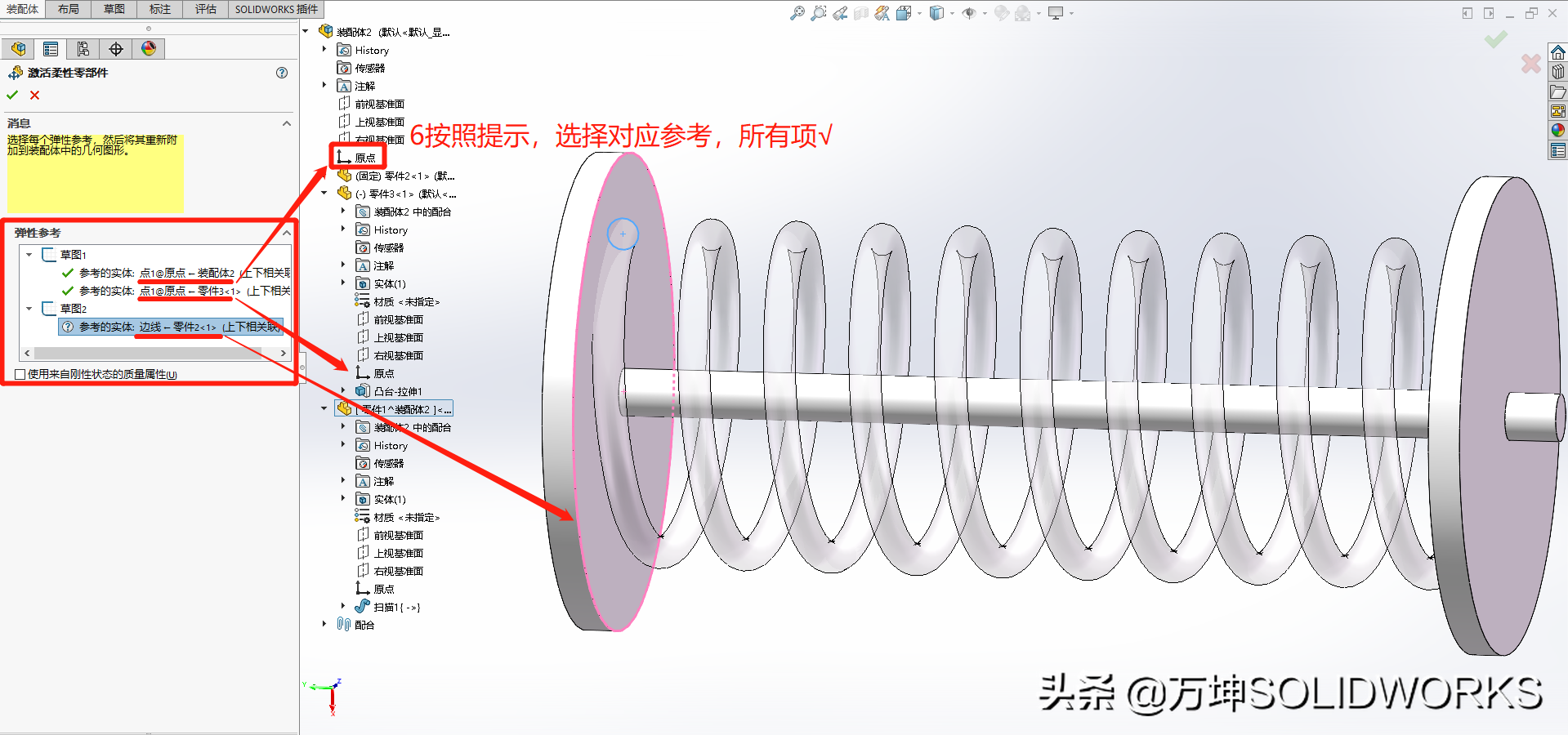

7、點擊彈性參考中的項按照提示，選擇對應參考，直到全部√。

8、確定，制作完成，看看成果。
