工程圖模板上填寫的內容都是采用屬性鏈接的方式，連接到模型文件的自定義屬性中的。即使我們更改工程圖使用的單位，也沒辦法直接影響這些屬性值的單位。這是因?yàn)閷傩灾荡蟛糠侄际且晕谋净蛘邤?shù)字的格式建立的。

　　那么，如果我們需要建模的時候是按照統一的單位來建模，但統計某個屬性值的時候需要另一種單位的時候，比如說：建模的時候一個零件的表面積是10798.2mm2，但在工程圖圖框中，這個長度需要填寫成107.982cm2，但視圖上的尺寸還保持mm的這種情況就比較頭疼。

　　這個問題并不能通過工程圖來解決，得從源頭的屬性值來解決。研究下solidworks模型中的屬性，它可以填寫數值、可以鏈接到sw特定屬性，也可以鏈接到參考尺寸和全局變量，但不能建立方程式。

　　下面就利用全局變量來解決單位換算的問題。

　　我們這邊拿一個表面積為10798.2mm的零件來做測試。按照常規的屬性方式建立屬性，并鏈接到工程圖。

　　然后通過下面步驟進行單位轉換和屬性鏈接：

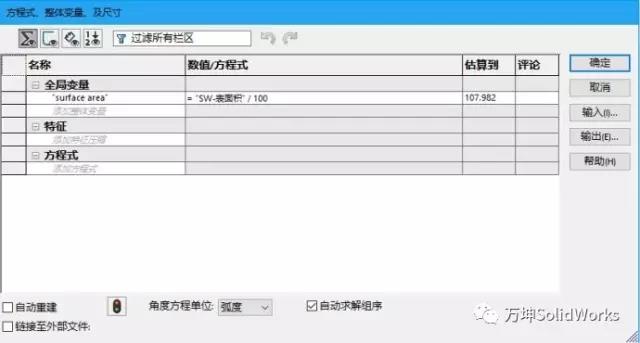

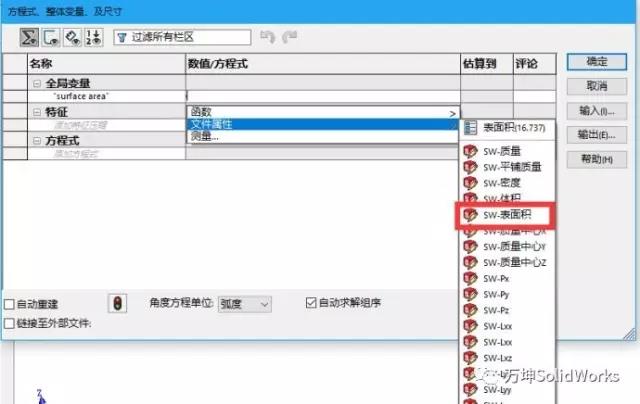

1、首先，建立一個全局變量，由于這邊樣例是換算表面積的單位，我們就把這個全局變量標識為“surface area”，使它等于“SW-表面積”/100。

2、這樣就得到一個單位換算過后的表面積數值。

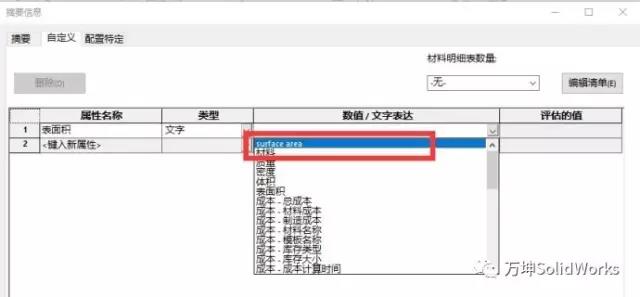

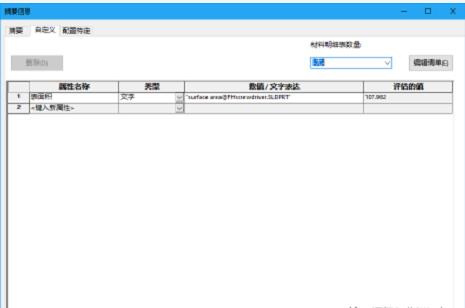

3、在零件（或者裝配體）的自定義屬性中建立名為“表面積”屬性。在“數值/文字表達”下拉菜單上選擇全局變量“surface area”，評估的值上可以看到是換算后的值。

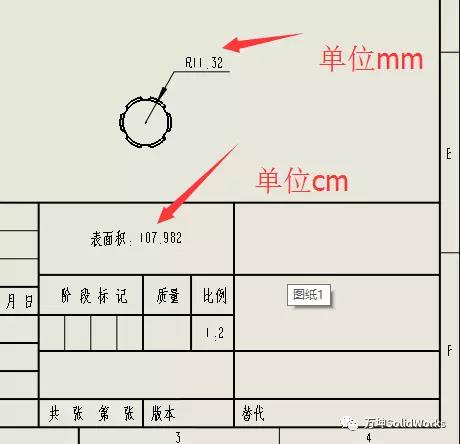

4、最后再去工程圖上驗證下，工程圖默認的單位還是mm。
